Cutter cu laser pentru tuburi de 6000 W
Video pentru tăiat cu laser pentru tuburi de 6000 W

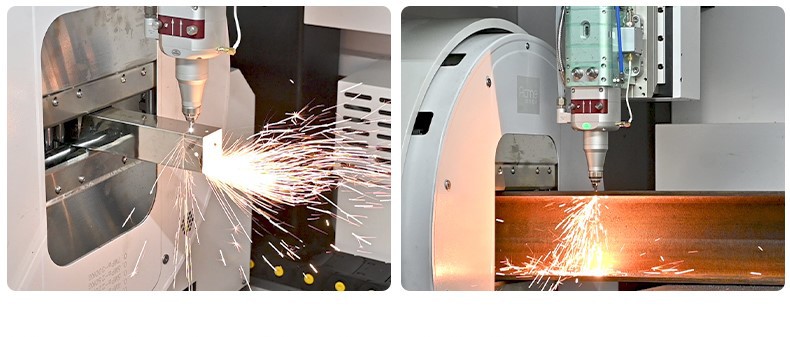

Imagine pentru tăietorul cu laser pentru tuburi de 6000 W
Parametri tehnici pentru tăietorul cu laser pentru tuburi de 6000 W
| 1 | Articol | LT-12038TA |
|
2 |
Lungimea de tăiere | 12500 mm |
| 3 | Tailing | Mai mare sau egal cu 0mm |
| 4 | Echipamente portantă | 2.1T |
| 5 | Precizia de poziționare a axei X, Y | ±0.05/1000mm |
| 6 | Precizia poziționării repetate pe axa X, Y | ±0.03/1000mm |
| 7 | Diametrul tubului | 16-380mm |
| 8 | Deplasare pe axa X | 1000 mm |
| 9 | Deplasarea axei Y | 13500 mm |
| 10 | Deplasarea axei Z | 510 mm |
| 11 | Gaz auxiliar | Aer, azot, oxigen |
| 12 | Alimentare electrică | 380V/60 Hz (poate face ca mașina să depindă de tensiunea dvs.) |
Mașină mașină parte a tăietorului cu laser pentru tuburi de 6000 W
1. Patul mașinii
Patul mașinii pe care l-am folosit sunt toate dezvoltate și procesate independent în ansamblu. Patul montat lateral urmează standardul de proiectare al patului de mașini-unelte pentru sarcini grele și este sudat în secțiuni. Patul proiectat folosind principiul de proiectare dinamică structurală și tehnologia de analiză variabilă a metodei elementelor finite are caracteristici dinamice și statice excelente. Structura cadrului este sudată cu plăci de oțel de înaltă calitate și țevi de oțel. După sudarea independentă, tratarea secundară a îmbătrânirii și prelucrarea de precizie a mașinilor de frezat portic la scară largă, compania a cooperat cu introducerea de centre de prelucrare CNC de înaltă precizie, cum ar fi Haas din Statele Unite, Mazak din Japonia și Yingyuan din Taiwan. Frezarea de precizie a corpului folosește o mașină de frezat cu portal mare de 16 × 4 metri și realizează designul independent de cercetare și dezvoltare și producția și procesarea de înaltă precizie a componentelor de bază. Asigurați-vă că suprafața șinei de ghidare și suprafața rackului sunt prelucrate simultan pentru a asigura acuratețea. Aceste metode de proiectare și procesare asigură că mașina-uneltă are o rezistență excelentă la șocuri și o rigiditate ridicată.
2. Cap de tăiere cu laser cu focalizare automată OSPRI
3. „Tehnologia de tăiere statică”
Avantaje:
- Consumul de energie poate fi redus cu 60% și este mai prietenos cu grafica complexă și precisă.
- Viteza de tăiere este mărită cu mai mult de 20%, mai ales când vă confruntați cu un număr mare de grafice și trebuie să tăiați pentru o perioadă lungă de timp, viteza este mai rapidă.
- Tăierea țevii în stare statică poate reduce semnificativ intervalul de fluctuație al țevii și poate îmbunătăți acuratețea procesării.
- Reduceți oprirea bruscă și frânarea, procesul de lucru este mai moale, iar suportul șinei de ghidare poate fi mai bine protejat. Durata de viață a întregii mașini este prelungită cu 50%.
4. Suport plutitor servo
Patul este fixat cu mai multe seturi de mecanisme de susținere ulterioare, iar fiecare set de suport este controlat de un servomotor independent pentru a regla înălțimea în timp real în funcție de înălțimea țevii atunci când se rotește, astfel încât să se realizeze perfect. sprijin în timpul procesului de tăiere. Această metodă are o bună incluziune, poate fi utilizată pentru țevi mari și mici și poate fi autocentrată pentru diverse materiale de țeavă; poate urmări bine mișcarea, iar hrănirea este mai lină; este turnat dintr-o bucata, cu suport puternic si portanta. Este fixat pe pat și este folosit pentru a susține țevile grele de tăiere, iar deformarea este mică după utilizare pe termen lung.
